Герметизаторы проема со складной рамой серий DSHRT и DSHRTM являются классическим вариантом для установки в местах со средней интенсивностью грузопотока. Материал ПВХ, из которого изготовлены фронтальные листы, обладает достаточной эластичностью, износостойкостью и имеет высокое сопротивление на разрыв. При проведении погрузочно-разгрузочных работ кузов автомобиля частично въезжает внутрь герметизатора. Верхний и боковые вертикальные листы облегают кузов, обеспечивая герметизацию проема. В случае неправильной парковки автомобиля, фронтальная рама складывается благодаря раскосам и автоматически возвращается в исходное положение. Установка герметизатора осуществляется накладным способом.
https://youtu.be/zMkllcgkhPQ
ТАБЛИЦА РАЗМЕРОВ
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Ширина конструкции, м | 3 / 3,2 / 3,4 |
| Высота конструкции, м | 3 / 3,2 / 3,4 / 4,4 |
КОНСТРУКЦИЯ
1. Верхний фронтальный лист2. Боковой фронтальный лист3. Раскос4. Пружина5. Чулок цельный с системой стока воды6. Белая световозвращающая полоса7. Жгут резиновый
КОМПЛЕКТАЦИЯ
БАЗОВАЯ КОМПЛЕКТАЦИЯ
 |
Одинарный верхний лист |
 |
Алюминиевая рама |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
 |
Механизм подвижного верхнего листа. Устанавливается внутри герметизатора и служит для дополнительной герметизации проема |
 |
Подушки малая угловая, большая угловая |
 |

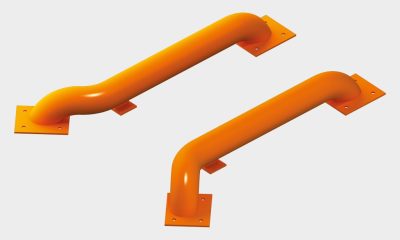

Направляющие для колес. |
 |
Ограждения. |
 |
Столбики отбойные. |
 |
Артикул «BR250x250x100». Базовый. Бампер резиновый 250х250х100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. |
 |
Артикул «BR450x250x100». Базовый. Бампер резиновый 450x250x100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. |
 |
Артикул «BRC510х250х330». Построен на базе бампера 450x250x100 мм. Бампер резиновый 510х250х330 мм (внешние размеры) консольного типа. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Используется в случае, когда высота кузова автомобиля может быть больше высоты пандуса. |
 |
Артикул «BRM600х364х110». Построен на базе бампера 450x250x100 мм. Бампер резиновый 600х364х110 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. |
 |
Артикул «BRSP(16)465х250х165». Построен на базе бампера 450x250x100 мм. Бампер 465х250х16 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450x250x100 мм), закрытого прочной внешней стальной пластиной. Защитная накладка на бампер служит для увеличение продолжительности срока эксплуатации и защиты бампера резинового от повреждений при парковке автомобиля и при погрузочно — разгрузочных работах. Данная деталь подвержена быстрому естественному износу и не подлежит гарантийной замене вследствие рабочего износа и деформации. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Фронтальная ПВХ-ткань | ||
| Прочность на разрыв, N | 685 | в длину (уток) |
| Прочность на разрыв, N | 590 | в ширину (основа) |
| Коэффициент трения скольжения | 0,3 | металл |
| Коэффициент трения скольжения | 0,4 | ПВХ |
| Толщина, мм | 3 | |
| Вес, кг/м² | 3,6 | |
| Диапазон рабочих температур, °С | -35…+50 | |
| Боковая ПВХ-ткань | ||
| Прочность на разрыв, N | 250 | в длину (уток) |
| Прочность на разрыв, N | 250 | в ширину (основа) |
| Толщина, мм | 0,5 | |
| Диапазон рабочих температур, °С | -35…+50 | |
| Вес герметизаторов, кг | ||
| D.SH-RT3,0x3,0-1 | 70 | |
| D.SH-RT3,0x3,2-1 | 71,4 | |
| D.SH-RT3,0x3,4-1 | 72,8 | |
| D.SH-RT3,0x4,4-1 | 86,1 | |
| D.SH-RT3,2×3,0-1 | 70,5 | |
| D.SH-RT3,2×3,2-1 | 71,9 | |
| D.SH-RT3,2×3,4-1 | 73,3 | |
| D.SH-RT3,2×4,4-1 | 80,2 | |
| D.SH-RT3,4×3,0-1 | 71 | |
| D.SH-RT3,4×3,2-1 | 75,6 | |
| D.SH-RT3,4×3,4-1 | 73,8 | |
| D.SH-RT3,4×4,4-1 | 80,6 |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Перед началом работы необходимо провести осмотр общего состояния герметизатора. Запрещается эксплуатация при наличии каких-либо неисправностей.2. Отцентруйте кузов автомобиля, обеспечив равные зазоры между кузовом и стенками герметизатора с обеих сторон. Медленно подгоните автомобиль к проему до тех пор, пока он не упрется в резиновые отбойники.3. Убедитесь, что автомобиль полностью неподвижен и стоит на ручном тормозе (установлены противооткатные упоры).4. Включите вентилятор. Для этого нажмите на кнопку на блоке управления, примерно через 30 секунд герметизатор надуется и полностью охватит кузов автомобиля.5. По завершению работ выключите вентилятор. Движение автомобиля следует начинать только после полного возвращения подушек герметизатора в исходное положение.Внимание! Вентилятор должен оставаться включен на протяжении всего процесса погрузки/разгрузки.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия работоспособности надувного герметизатора производства ГК DoorHan на срок 2 года для розничных и дилерских заказов с момента приобретения.
