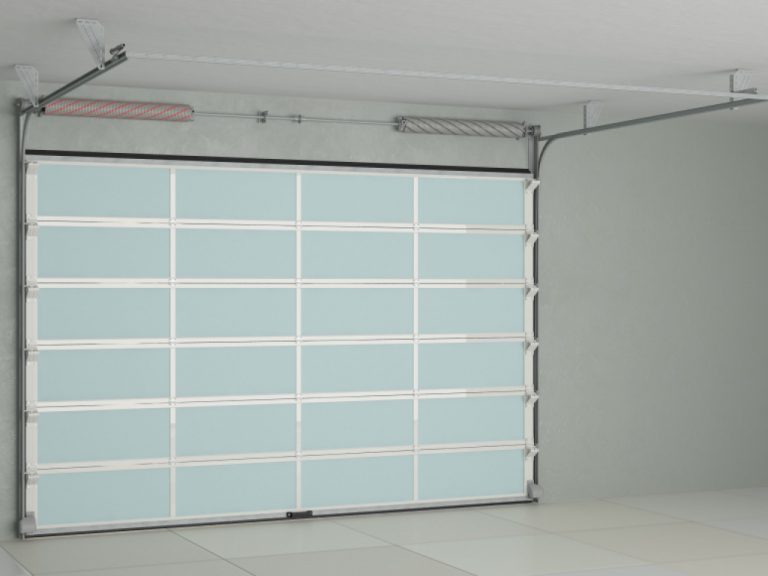

Панорамные секционные ворота серии ISD02 полностью или частично состоят из панорамных панелей, благодаря чему являются идеальным вариантом для установки в зданиях с остекленными фасадами, например, в автомобильных салонах. Они не уступают по прочности промышленным секционным воротам серии ISD01 благодаря тому, что панорамные панели изготавливаются из прочных алюминиевых профилей. Для повышения энергосберегающих и термоизоляционных свойств ворот, компания DoorHan предлагает комбинировать панорамные панели с сэндвич-панелями, а также использовать алюминиевые профили T-bridge, которые оснащены термовставкой из полиамида. Панорамные секционные ворота серии ISD02 имеют те же устройства безопасности и базовую комплектацию, что и промышленные секционные ворота серии ISD01. Автоматизируются электроприводами промышленных и гаражных ворот, в зависимости от площади полотна.
https://youtu.be/ZRdONZ_uTNQhttps://youtu.be/Jb3RcT-JbeU ДИЗАЙН
ТАБЛИЦА РАЗМЕРОВ
ТАБЛИЦА РАЗМЕРОВ
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Высота проема, мм | 2 000 — 6 000 |
| Ширина проема, мм | 2 000 — 6 100 |
| Притолока, мм | от 150 |
| Пристенки, мм | от 120 |
| Высота светового проема ячеек, мм | 370 — 720 |
| Ширина светового проема ячеек, мм | не более 3000 мм |
РАЗМЕРЫ ПРОЕМА
КОНСТРУКЦИЯ
1. Вертикальная направляющая2. Угловая стойка3. Вал цилиндрический4. Устройство защиты от обрыва пружины5. Барабан6. П-образный кронштейн7. Балансирующий пружинный механизм (торсионная пружина)8. Муфта соединительная9. Внутренний опорный кронштейн10. Верхняя опора с держателем ролика11. Боковая опора с держателем ролика12. Внутренняя петля13. Устройство защиты от разрыва троса14. Нижний профиль15. Панорамная панель16. Нижний уплотнитель17. Уплотнитель боковой18. Верхний профиль19. Верхний уплотнитель20. Боковая крышка с отверстиями для крепления21. Светопрозрачное ударопрочное заполнение панели22. Пружинный амортизатор23. Кронштейн крепления к потолку КОМПЛЕКТАЦИЯ
 |
Полотно из панорамных панелей. В качестве остекления используется небьющийся, ударопрочный поликарбонат. Это единственный на российском рынке надежный материал. |
 |
Комплект направляющих и угловых стоек из стали толщиной 2 мм обладает повышенным запасом прочности, имеет все необходимые для монтажа перфорации. |
 |
Торсионный механизм, рассчитанный на 25 000 циклов, обеспечивает долговечность конструкции ворот. |
 |
Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и предотвращает аварийное падение полотна ворот. |
| Устройство защиты от обрыва пружины блокирует вал, что предотвращает аварийное падение полотна ворот. | |
 |
Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу. |
 |
Эргономичная ручка позволяет легко и удобно открывать ворота. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
 |
Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы. |
 |
Механическая задвижка позволяет запирать полотно изнутри помещения. Отличается простотой и надежностью. |
 |
Ручной цепной привод устанавливается на промышленные ворота всех типов подъема, служит для подъема и опускания полотна ворот вручную. |
 |
Антикоррозионный пакет комплектующих рекомендуется устанавливать в случае эксплуатации ворот в условиях высокой влажности для обеспечения надежной защиты от коррозии и стабильной работы. Данный пакет обладает увеличенным ресурсом работы и включает: окрашенную пружину, окрашенные направляющие, нержавеющие боковые опоры, петли и метизы, нержавеющий трос, окрашенные боковые крышки. |
 |
Возможность использования панелей из алюминиевых профилей T-bridge (опция) с термовставкой из полиамида повышает энергоэффективность ворот и предотвращает промерзание профилей. |
 |
Возможность использования в качестве заполнения перфорированного алюминиевого листа — стильное и практичное решение с созданием барьера ограниченной видимости. |
|
Торсионный механизм, рассчитанный на ресурс до 100 000 циклов. |
 |
Возможность автоматизации ворот приводом и системами безопасности (см. раздел «Автоматика для ворот»). |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174) | 0,4 (В) | точное значение зависит от размера ворот |
| Безотказность, количество циклов открывания-закрывания, не менее | 100 000 / 25 000 | |
| Вес полотна ворот, кг/м² | 14,5 | точное значение зависит от типоразмера панелей, используемых в конструкции ворот |
| Усилие ручного открывания и закрывания, Н, не более | 260 |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ 1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т.е. их вес должен компенсироваться крутящим моментом торсионных пружин.2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки при открывании и закрывании ворот запрещаются.4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.5. Строго запрещено передвигаться под движущимся полотном ворот, т.к. это может привести к травмам.6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.7. Не подвергайте загрязнению направляющие и ролики, т.к. это может привести к нарушению плавности хода, а в случае наличия электропривода это может привести к его перегрузке и выходу из строя.8. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот. УПАКОВКА
| УПАКОВКА В КАРТОН | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Описание | система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация для монтаж упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими информацию по заказу, а также фирменным логотипом компании |
| Состав | картон пятислойный, пенопласт, стретч-пленка, скотч |
| Ширина, мм | от 500 до 800 |
| Высота, мм | от 200 до 800 |
| Длина, мм | от 2 100 до 6 200 |
| Вес брутто, кг | до 1000 |
| Количество в упаковке | упаковка щита — от 3 до 13 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектующих — коробка с комплектацией (может быть несколько); возможны дополнительные упаковки (окантовка, дельта-профиль и пр.) |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА Покупателю предоставляется 10 лет гарантии на отсутствие сквозной коррозии cэндвич-панелей и стальных профилей системы направляющих. ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ Хранение панелей рекомендуется производить в заводской упаковке на ровной поверхности. Хранить упаковки с панелями рекомендуется не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Панели должны быть защищены от попадания влаги, а в зимний период от снега и загрязнения. Необходимо защищать их от воздействия прямых солнечных лучей, атмосферных осадков и пыли. Упаковки должны храниться в горизонтальном положении.
