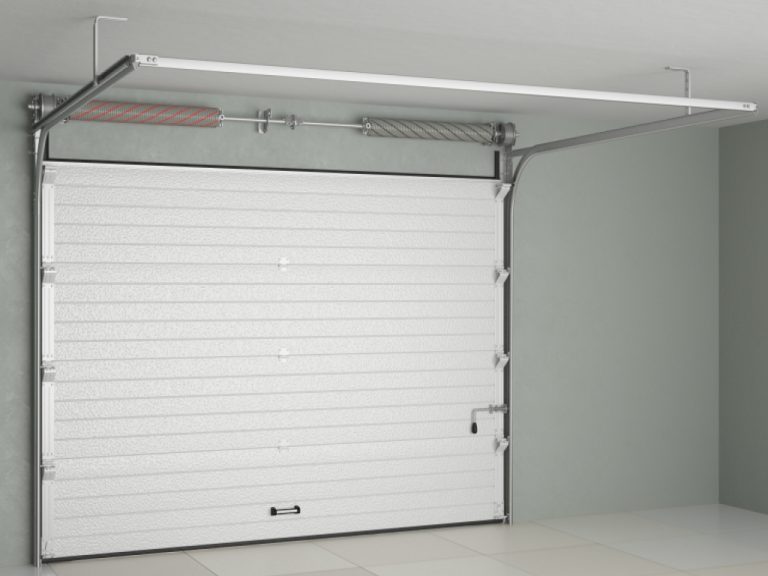

Гаражные секционные ворота с торсионным механизмом RSD02

Уважаемые покупатели!
Ассортимент меняется каждый день, просьба перед заказом уточняйте ЦЕНЫ, наличие и условия доставки у менеджера по телефону
+7 707 777 7590

Артикул: garazhnye-sekcionnye-vorota-s-torsionnym-mehanizmom-rsd02 Категория:

Гаражные ворота серии RSD02 рассчитаны на установку в проемы как небольших, так и средних размеров. Они могут быть установлены в помещения с притолокой от 150 мм и боковыми расстояниями (от края проема до стены) от 120 мм. Специально разработанная конструкция и многообразие типов подъема позволяют установить данную серию ворот в помещения с различными архитектурными особенностями. Размеры проема: ширина — от 2 000 до 6 000 мм; высота — от 1 800 до 3 500 мм. Гаражные ворота могут быть оснащены врезанной в полотно калиткой.



https://youtu.be/g5D17yfV8AEhttps://youtu.be/CW8K4oYi91k
https://youtu.be/O7i7sQD9vKs
ДИЗАЙН

ТАБЛИЦА РАЗМЕРОВ И РАЗМЕРЫ ПРОЕМА

ТАБЛИЦА РАЗМЕРОВ

ПАРАМЕТР ПОКАЗАТЕЛЬ
Ширина проема, мм 2 000 — 6 000
Высота проема, мм 1 800 — 3 500
Притолока, мм от 150
Пристенки, мм от 120

РАЗМЕРЫ ПРОЕМА

КОНСТРУКЦИЯ

1. Система уравновешивания полотна ворот (пружинно-торсионный механизм)2. Концевой П-образный опорный кронштейн3. Верхний профиль4. Направляющие для полотна ворот5. Опора с роликодержателем и роликом6. Угловая стойка7. Боковая крышка8. Устройство защиты от обрыва пружины9. Система крепления к потолку10. Верхний опорный кронштейн11. Верхний уплотнитель12. Петля13. Полотно ворот из сэндвич панели14. Задвижка (опция)15. Нижний опорный кронштейн16. Нижний профиль с уплотнителем17. Ручка
КОМПЛЕКТАЦИЯ
БАЗОВАЯ КОМПЛЕКТАЦИЯ

Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.
Комплект направляющих и угловых стоек из оцинкованной стали толщиной 1,5-2 мм обладает повышенной прочностью, имеет все необходимые для монтажа перфорации.
Торсионный механизм, рассчитанный на 25 000 циклов. Долговечность конструкции обеспечивает открывание и закрывание полотна ворот без усилий.
Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.
  Новая ручка эргономичной формы выступает изящным декоративным дополнением к дизайнерскому исполнению полотна ворот.
Устройство защиты от обрыва пружины блокирует вал, что предотвращает падение полотна ворот (в зависимости от конструкции может не выдаваться).

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

Окно акриловое 607х202, черное (арт. DH85602). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета.
Окно акриловое 635х330, черное, промышленное (арт. DH85603). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета.
Окно акриловое 452х302, белое (арт. DH85626). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка белого цвета.
Окно акриловое 452х302, коричневое (арт. DH85631). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка коричневого цвета.
Окно акриловое 452х302, белое с раскладкой «крест» (арт. DH85627). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка белого цвета.
Окно акриловое 452х302, коричневое с раскладкой «крест» (арт. DH85628). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка коричневого цвета.
Окно акриловое 452х302, белое с раскладкой «ромб» (арт. DH85629). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка белого цвета.
Окно акриловое 452х302, коричневое с раскладкой «ромб» (арт. DH85629). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка коричневого цвета.
Устройство защиты от обрыва пружины блокирует вал, что предотвращает падение полотна ворот.
Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и не дает полотну ворот упасть.
Калитка имеет усовершенствованную конструкцию, отличается высокой прочностью и эстетичным внешним видом. Минимальная высота щита — 2 130 мм.
Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.
Механическая задвижка позволяет запирать ворота изнутри помещения. Отличается простотой и надежностью.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАРАМЕТРЗНАЧЕНИЕПРИМЕЧАНИЕСопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174)1,13 (А)значение зависит от размера ворот, указано для ворот размером 3 500 х 3 000 ммЗвукоизоляция, дБ, класс (ГОСТ 31174)24 (А)Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)460 (В)Безотказность, количество циклов открывания-закрывания, не менее25 000Усилие ручного открывания и закрывания, Н, не более150Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)250Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174)4,9Вес полотна ворот, кг/м²13точное значение зависит от типоразмера панелей, используемых в конструкции ворот
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т.е. их вес должен компенсироваться крутящим моментом пружин.2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки недопустимы.4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.5. Строго запрещено передвигаться под движущимся полотном ворот, т.к. это может привести к травмам.6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.7. Не подвергайте загрязнению направляющие и ролики, т.к. это может привести к нарушению плавности хода, а в случае наличия электропривода это может привести к его перегрузке и выходу из строя.8. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию ворот.
УПАКОВКА

УПАКОВКА В КАРТОН ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими информацию по заказу, а также фирменным логотипом компании.
Состав картон пятислойный, пенопласт, стретч-пленка, скотч
Ширина, мм от 500 до 800
Высота, мм от 200 до 400
Длина, мм от 2 100 до 6 100
Вес брутто, кг до 200
Количество в упаковке упаковка щита — от 3 до 5 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектующих — коробка с комплектацией



УПАКОВКА В КОРОБКУ ХАРАКТЕРИСТИКИ УПАКОВКИ
Длина, мм 550

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется 10 лет гарантии на отсутствие сквозной коррозии cэндвич-панелей и стальных профилей системы направляющих.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Хранение сэндвич-панелей рекомендуется производить в заводской упаковке на ровной поверхности. Хранить упаковки с сэндвич-панелями рекомендуется не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Панели должны быть защищены от попадания влаги, а в зимний период от снега и загрязнения. Необходимо защищать их от воздействия прямых солнечных лучей, атмосферных осадков и пыли. Упаковки должны храниться в горизонтальном положении.
