ГАРАЖНЫЕ СЕКЦИОННЫЕ ВОРОТА ИЗ ОДНОСЛОЙНЫХ ПАНЕЛЕЙ С ТОРСИОННЫМ МЕХАНИЗМОМ RSD02-SLP

Уважаемые покупатели!
Ассортимент меняется каждый день, просьба перед заказом уточняйте ЦЕНЫ, наличие и условия доставки у менеджера по телефону
+7 707 777 7590

Артикул: garazhnye-sekcionnye-vorota-iz-odnoslojnyh-panelej-s-torsionnym-mehanizmom-rsd02-slp Категория:

Секционные ворота серии RSD02 SLP (Single-Layer Panel) рассчитаны на установку в проемы небольших размеров. Ворота из однослойных панелей подойдут для помещений, не требующих дополнительной теплоизоляции. Секционные ворота RSD02 SLP могут быть установлены в помещения с притолокой от 210 мм и боковыми расстояниями от 120 мм, на проемы шириной от 2 000 до 3 500 мм и высотой от 1 800 до 3 000 мм.

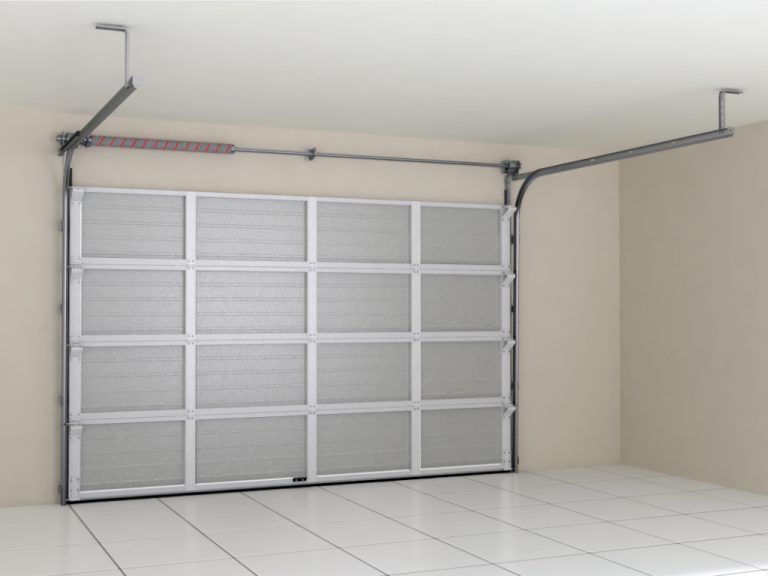

Внутренняя сторона однослойных секционных ворот


ДИЗАЙН

ТАБЛИЦА РАЗМЕРОВ И РАЗМЕРЫ ПРОЕМА

ПАРАМЕТР ПОКАЗАТЕЛЬ
Высота проема, мм от 1 800 до 3 000
Ширина проема, мм от 2 000 до 3500
Притолока, мм от 210 для низкого подъема
Притолока, мм от 320 для стандартного подъема
Пристенки, мм от 120

РАЗМЕРЫ ПРОЕМА

КОНСТРУКЦИЯ

1. Система уравновешивания полотна ворот (пружинно-торсионный механизм)2. Концевой П-образный опорный кронштейн3. Направляющие для полотна ворот4. Опора с роликодержателем и роликом5. Вертикальная стойка6. Боковая крышка7. Кронштейн крепления направляющей8, Кронштейн крепления изгибов9. Система крепления к потолку10. Верхний опорный кронштейн11. Уселитель однослойной панели12. Однослойные панели13. Нижний угловой кронштейн14. Нижний профиль и уплотнитель15. Ручка16. Внутренняя петля
КОМПЛЕКТАЦИЯ
БАЗОВАЯ КОМПЛЕКТАЦИЯ

Полотно из однослойных панелей толщиной 40 мм с усилителями.
Направляющие обладают упрощенной конструкцией и имеют все необходимые для монтажа перфорации.
Торсионный механизм, рассчитанный на 25 000 циклов. Долговечность конструкции ворот обеспечивает открывание и закрывание полотна без усилий.
Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

Устройство защиты от обрыва пружины блокирует вал, что предотвращает падение полотна ворот.
Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.
Механическая задвижка позволяет запирать ворота изнутри помещения. Отличается простотой и надежностью.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПАРАМЕТР ЗНАЧЕНИЕ ПРИМЕЧАНИЕ
Безотказность, количество циклов открывания-закрывания, не менее 25000
Усилие ручного открывания и закрывания, Н, не более 150
Вес полотна ворот, кг/м² 8,5

УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т.е. их вес должен компенсироваться крутящим моментом пружин.2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки недопустимы.4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.5. Строго запрещено передвигаться под движущимся полотном ворот, т.к. это может привести к травмам.6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.7. Не подвергайте загрязнению направляющие и ролики, т.к. это может привести к нарушению плавности хода, а в случае наличия электропривода это может привести к его перегрузке и выходу из строя.8. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию ворот.
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т.е. их вес должен компенсироваться крутящим моментом пружин.2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки недопустимы.4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.5. Строго запрещено передвигаться под движущимся полотном ворот, т.к. это может привести к травмам.6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.7. Не подвергайте загрязнению направляющие и ролики, т.к. это может привести к нарушению плавности хода, а в случае наличия электропривода это может привести к его перегрузке и выходу из строя.8. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию ворот.
УПАКОВКА
УПАКОВКА

УПАКОВКА В КАРТОН ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими информацию по заказу, а также фирменным логотипом компании
Состав картон пятислойный, пенопласт, стретч-пленка, скотч
Ширина, мм от 500 до 800
Высота, мм от 200 до 400
Длина, мм от 2 100 до 3600
Вес брутто, кг до 100
Количество в упаковке упаковка щита — от 4 до 5 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектующих — коробка с комплектацией
УПАКОВКА В КОРОБКУ ХАРАКТЕРИСТИКИ УПАКОВКИ
Длина, мм 550

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется 10 лет гарантии на отсутствие сквозной коррозии cэндвич-панелей и стальных профилей системы направляющих.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Хранение сэндвич-панелей рекомендуется производить в заводской упаковке на ровной поверхности. Хранить упаковки с сэндвич-панелями рекомендуется не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Панели должны быть защищены от попадания влаги, а в зимний период от снега и загрязнения. Необходимо защищать их от воздействия прямых солнечных лучей, атмосферных осадков и пыли. Упаковки должны храниться в горизонтальном положении.
