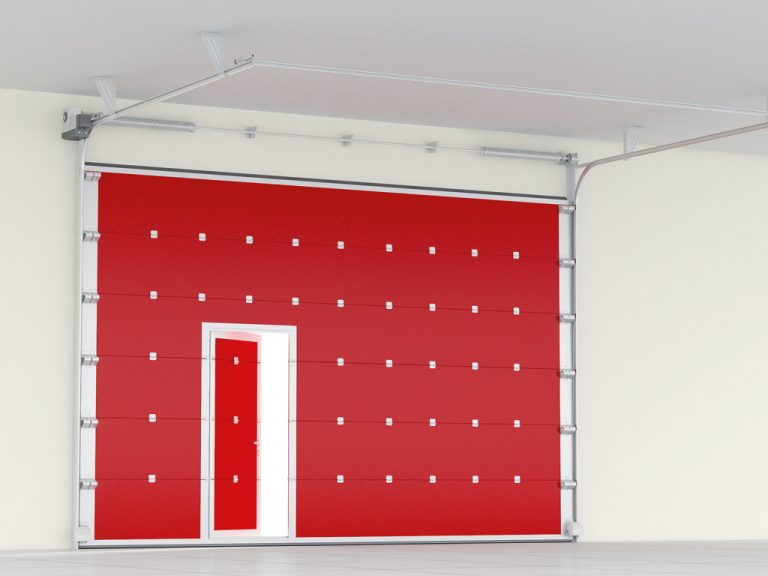

Противопожарные секционные ворота применяются в качестве защиты от распространения огня и дыма в смежные с источником возгорания помещения. Противопожарные ворота изготавливаются из специальных огнеустойчивых панелей с минераловатной прослойкой и имеют конструкцию классических секционных ворот.
По периметру противопожарных секционных ворот устанавливаются резиновый уплотнитель и терморасширяющаяся лента, которая при нагревании увеличивается и герметизирует ворота. Благодаря тому, что ворота открываются вверх и откатываются под потолок, они не занимают много места внутри помещения, оставляя свободное пространство у проема. Большой выбор типов подъема ворот позволяет устанавливать их в помещения с различными размерами притолоки.
Ворота спроектированы и изготовлены из высококачественных материалов с применением современных технологий. Они безопасны в использовании — в их конструкции предусмотрены защитные устройства от разрыва троса и обрыва пружины, обеспечивающие надежную работу и предотвращающие падение полотна ворот. Противопожарные секционные ворота DoorHan имеют более легкий вес по сравнению с аналогами, предлагаемыми на рынке. Они обладают высокой прочностью, термо- и звукоизоляцией, а также защитой от взлома. Для автоматизации противопожарных секционных ворот применяются электроприводы DoorHan. Противопожарные ворота DoorHan полностью отвечают требованиям российских строительных стандартов и имеют сертификаты соответствия.
ДИЗАЙН
ТАБЛИЦА РАЗМЕРОВ
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Ширина проема, мм | от 2 000 до 6 000* |
| Высота проема, мм | от 2 000 до 6 000* |
| Притолока, мм | от 650 |
| Пристенки, мм | от 300 |
| Глубина помещения, мм | высота проема + 600 |
| * Размеры от 5 000 мм по ширине и высоте требуют дополнительного согласования с конструктором. |
РАЗМЕРЫ ПРОЕМА
КОНСТРУКЦИЯ
1. Направляющая для полотна ворот2. Торсионный механизм3. Вал4. Верхний профиль5. Боковая опора с роликом6. Угловые стойки7. Кронштейн крепления горизонтальных направляющих к потолку8. Амортизатор9. Устройство защиты от обрыва пружины10. Барабан11. Верхний уплотнитель12. Петля13. Полотно ворот из сэндвич-панелей14. Боковая крышка15. Кронштейн с устройством защиты от обрыва троса16. Нижний профиль17. Нижний уплотнитель
КОМПЛЕКТАЦИЯ
БАЗОВАЯ КОМПЛЕКТАЦИЯ
 |
Щит ворот из стальных сэндвич панелей толщиной 60 мм |
 |
Окрашенные торсионные пружины |
 |
Комплект боковых направляющих |
 |
Устройство защиты от обрыва троса |
 |
Устройство защиты от разрыва пружины |
 |
Комплект крепежных элементов |
 |
Амортизаторы |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
 |
Приемник внешний двухканальный 433 МГц (DHRE-2) |
 |
Фотоэлементы PHOTOCELL-N |
 |
Сигнальная лампа со встроенной антенной LAMP |
 |
Пульт 4-канальный 433 МГц (Transmitter 4) |
 |
Ключ-кнопка для управления |
 |
Модуль для управления с мобильного телефона |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Теплопроводность, Вт/м*°С | 0,38 | |
| Звукоизоляция, дБ, класс (ГОСТ 31174) | 24 | |
| Водонепроницаемость по ГОСТ26602.2-99, Па | 1 класс | давление воды 30 Па |
| Предел огнестойкости, мин | не менее 60 мин. | |
| Вес полотна ворот, кг/м² | 22 | |
| Усилие ручного открывания и закрывания, Н, не более | 588 |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Секционные противопожарные ворота должны работать плавно без заклиниваний и рывков.2. В случае появления при работе секционных ворот посторонних звуков (скрип, скрежет) необходимо приостановить использование и обратиться к квалифицированному персоналу.3. Во избежание несчастного случая следите, чтобы в момент работы ворот, люди и животные не находились в зоне действия ворот.4. Следите, чтобы в момент работы ворот, в проеме не было посторонних предметов.5. В случае установки дополнительного оборудования, не предусмотренного для использования совместно с секционными противопожарными воротами, необходимо обращаться в техническую службу предприятия-изготовителя для консультации (четкое описание возникшей проблемы, утвержденное документально).6. Досрочному списанию подлежат ворота, выполнившие свою функцию по прямому назначению при пожаре. В этом случае ворота подлежат демонтажу и замене.7. Своевременно производите чистку подвижных частей ворот во избежание их заклинивания.8. Во избежание травм не трогайте руками подвижные части ворот (ролики, панели и т.п.) во время их движения.9. Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно (не реже 1 раза в год) проводить их технический осмотр.10. Не допускается при работе ворот удерживать полотно. Это может привести к травме или поломке конструкции.11. Не допускайте детей к устройствам управления автоматическими воротами (кнопкам, пультам).12. Не подвергайте ворота ударам и не препятствуйте их свободному открытию и закрытию.13. Внимательно ознакомитесь с инструкцией по эксплуатации автоматического привода для надежной и долговечной работы.14. В случае использования секционных противопожарных ворот или их комплектующих не по назначению производитель не несет ответственности за их целостность и надежность.
УПАКОВКА
| УПАКОВКА В КАРТОН | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Описание | упаковка направляющих ворот представляет собой 2 слоя картона, обернутого с перехлестом на стыке листов картона не менее 100 мм; картонная упаковка сверху покрыта стретч-пленкой в 2 слоя и закреплена скотчем с логотипом компании |
| Состав | картон пятислойный, стретч-пленка, скотч с логотипом |
| Длина, мм | от 2000 до 6000 |
| УПАКОВКА В ПУЗЫРЧАТУЮ ПЛЕНКУ | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Описание | панели ворот складывают вместе, при этом между панелями прокладывают пенопластовые блоки толщиной 50 мм, по торцам панелей устанавливают пенопластовые блоки толщиной 80 мм для защиты от возможных ударов при транспортировании, фиксируют их скотчем; обматывают панели воздушно-пузырчатой пленкой по всей длине; по торцам панелей пленку загибают по схеме «конверт», стыки заклеивают скотчем |
| Длина, мм | от 2000 до 6000 |
| Ширина, мм | 590 |
| Высота, мм | от 300 до 500 |
| Количество в упаковке | от 3 до 5 |
| УПАКОВКА В ДЕРЕВО | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Описание | собирают поддон из деревянных брусков при помощи универсальных шурупов по дереву с потайной головкой; шаг поперечных брусков должен равняться 1500 мм; укладывают на собранный поддон пенопластовые блоки толщиной 25-50 мм |
| Длина, мм | 2000 |
| Ширина, мм | 1100 |
| Высота, мм | подбирается по месту |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия работоспособности секционных противопожарных ворот производства ГК DoorHan на срок 1 год с момента приобретения их заказчиком.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Хранение сэндвич-панелей рекомендуется производить только в заводской упаковке на ровной поверхности. Хранить упаковки с сэндвич-панелями рекомендуется не более 6 месяцев с момента производства, в складах закрытого типа или под навесом. Панели должны быть защищены от попадания влаги, а в зимнее период от снега и загрязнения. Необходимо защищать их от воздействия прямых солнечных лучей, атмосферных осадков и пыли. Упаковки должны храниться в горизонтальном положении.
